이봐! 하나의 컬러 분사 금형의 공급 업체로서, 프로젝트에 적합한 게이트 유형을 선택하는 것이 얼마나 중요한지 직접 보았습니다. 게이트는 용융 플라스틱의 진입 점과 비슷하며 올바르게 얻으면 성형 공정을 만들거나 파괴 할 수 있습니다. 이 블로그에서는 One Color Injection Mold에 적합한 게이트 유형을 선택하는 방법에 대한 몇 가지 팁을 공유하겠습니다.
게이트의 기초를 이해합니다
우리가 다른 게이트 유형으로 뛰어 들기 전에 게이트가 무엇인지, 왜 중요한지를 빨리 살펴 보겠습니다. 게이트는 용융 플라스틱이 공동으로 흐를 수 있도록하는 금형의 작은 개구부입니다. 플라스틱의 유량, 압력 및 방향을 제어하여 궁극적으로 최종 부분의 품질과 모양에 영향을 미칩니다.
부품 설계, 재료, 생산량 및 성형 공정을 포함하여 게이트 유형을 선택할 때 고려해야 할 몇 가지 요소가 있습니다. 각 게이트 유형에는 고유 한 장점과 단점이 있으므로 결정을 내리기 전에 모두 이해하는 것이 중요합니다.
게이트의 유형
Sprue Gate
Sprue 게이트는 가장 단순하고 가장 일반적인 유형의 게이트입니다. 사출 성형기의 노즐과 금형 공동 사이의 직접적인 연결입니다. 녹은 플라스틱은 스프루를 통해 똑바로 흐르고 부분으로 흐릅니다.
장점:
- 디자인 및 제조가 쉽습니다.
- 간단한 형상이있는 큰 부품에 적합합니다.
- 저렴한 비용.
단점:
- 부품에 큰 스프루 마크를 남겨두고 추가 마무리가 필요할 수 있습니다.
- 유속 및 압력에 대한 제한된 제어.
- 얇은 벽이나 복잡한 모양이있는 부품에는 적합하지 않습니다.

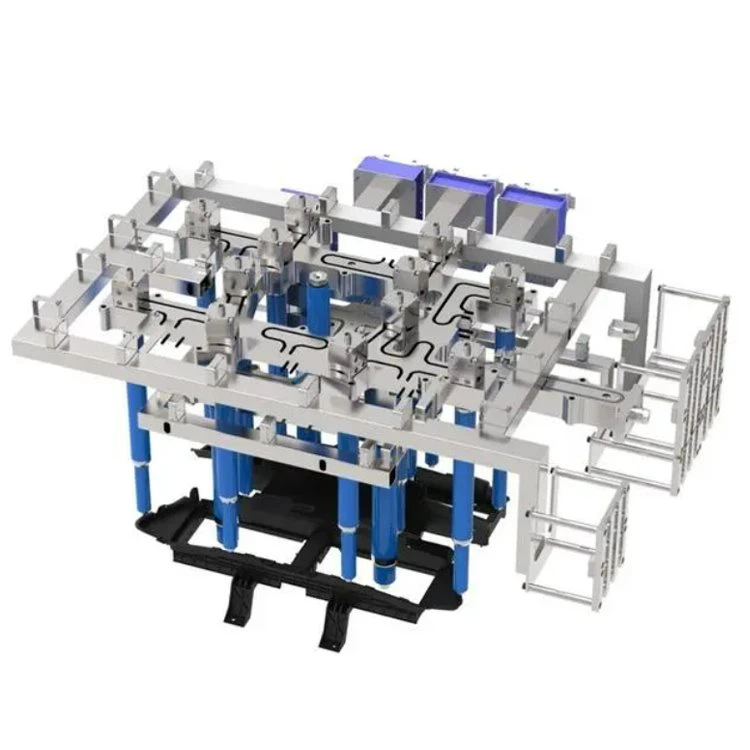

주입 과정과 관련된 부품에 대해 자세히 알아볼 수 있습니다.주사의 일부.
에지 게이트
에지 게이트는 부품의 가장자리에 위치하고 있으며 일반적으로 중소형 부품에 사용됩니다. 녹은 플라스틱은 측면에서 캐비티로 들어가서 부드러운 흐름 패턴을 만듭니다.
장점:
- 유량과 압력을 잘 제어합니다.
- 쉽게 다듬을 수있는 작은 게이트 마크를 남깁니다.
- 얇은 벽과 복잡한 모양이있는 부품에 적합합니다.
단점:
- 보다 정확한 금형 설계 및 제조가 필요합니다.
- 부품에 유량선 또는 용접 라인이 발생할 수 있습니다.
- 특정 두께의 부품으로 제한됩니다.
핀 포인트 게이트
핀 포인트 게이트는 일반적으로 고정밀 부품에 사용되는 작고 원형 게이트입니다. 그것은 작은 플라스틱의 플라스틱 흐름을 캐비티로 만들어 깨끗하고 정확한 부분을 만듭니다.
장점:
- 거의 보이지 않는 아주 작은 게이트 마크를 남깁니다.
- 유량과 압력에 대한 탁월한 제어를 제공합니다.
- 얇은 벽과 복잡한 형상이있는 부품에 적합합니다.
단점:
- 설계 및 제조가 어렵습니다.
- 높은 주사 압력이 필요합니다.
- 게이트 동결 오프 또는 막힘이 발생할 수 있습니다.
잠수함 게이트
터널 게이트라고도하는 잠수함 게이트는 부품 표면 아래에있는 숨겨진 게이트입니다. 녹은 플라스틱은 작은 터널을 통해 공동으로 들어가서 부품에 가시 게이트 자국이 남지 않습니다.
장점:
- 부품에 눈에 보이는 게이트 마크가 없습니다.
- 유량과 압력을 잘 제어합니다.
- 부드러운 표면 마감 처리 된 부품에 적합합니다.
단점:
- 설계 및 제조가 어렵습니다.
- 게이트 파손이나 부품이 손상 될 수 있습니다.
- 특정 두께의 부품으로 제한됩니다.
성형 공정을보다 자세히 탐색 할 수 있습니다.성형 공정.
게이트 유형을 선택할 때 고려해야 할 요소
부품 디자인
부분의 모양, 크기 및 복잡성은 게이트 유형을 선택할 때 고려해야 할 중요한 요소입니다. 예를 들어, 크고 간단한 부분은 Sprue 게이트에 적합 할 수 있지만 작고 복잡한 부분에는 핀 포인트 게이트가 필요할 수 있습니다.
재료
다른 플라스틱마다 흐름 속성이 다르므로 게이트 유형의 선택에 영향을 줄 수 있습니다. 예를 들어, 고소도 재료는 적절한 흐름을 보장하기 위해 더 큰 게이트를 요구할 수 있지만, 저급성 재료는 더 작은 게이트에 적합 할 수 있습니다.
생산량
생산량은 게이트 유형 선택에서도 역할을합니다. 대량 생산의 경우 자동화하기 쉽고 스크랩 속도가 낮은 게이트 유형을 선호 할 수 있습니다.
성형 공정

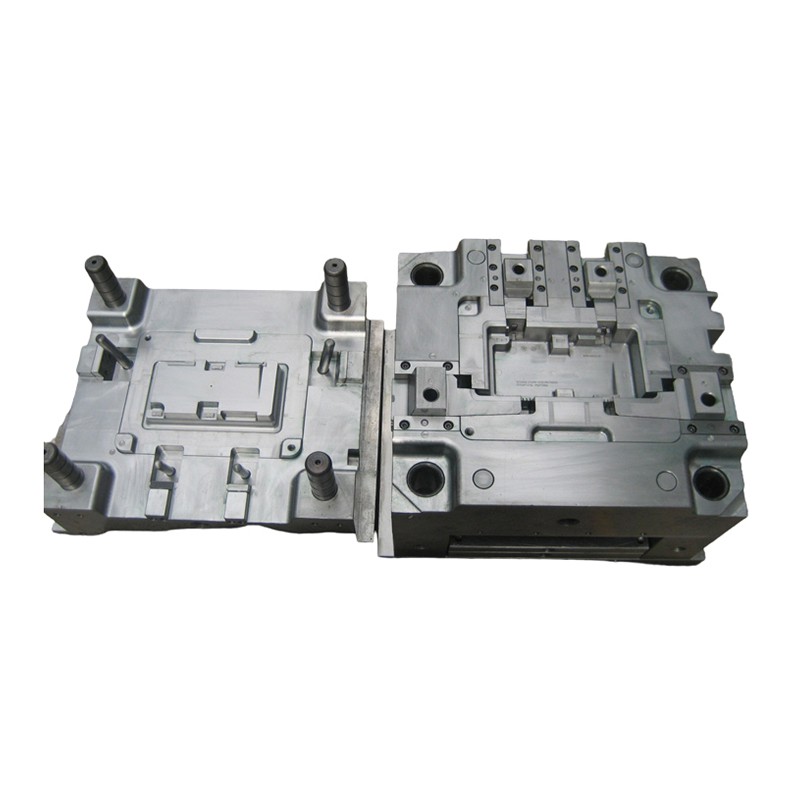

삽입 몰딩과 같은 성형 공정의 유형은 게이트 유형에도 영향을 줄 수 있습니다. 삽입 몰딩에는 플라스틱을 주입하기 전에 사전 형성 된 부품을 배치하거나 금형에 삽입해야합니다. 이 경우 인서트를 수용하고 주변의 적절한 흐름을 보장 할 수있는 게이트 유형이 필요합니다. 삽입 몰딩에 대해 자세히 알아볼 수 있습니다성형을 삽입하십시오.
올바른 게이트 유형을 선택하기위한 팁
- 전문가와 상담하십시오: 프로젝트에 가장 적합한 게이트 유형이 확실하지 않은 경우 주저하지 말고 숙련 된 사출 성형 엔지니어와 상담하십시오. 옵션을 평가하고 정보에 입각 한 결정을 내릴 수 있습니다.
- 금형 흐름 분석을 실행하십시오: 금형 흐름 분석은 곰팡이의 플라스틱 흐름을 예측하는 데 도움이되는 컴퓨터 시뮬레이션 기술입니다. 게이트 위치, 크기 및 모양에 대한 귀중한 통찰력을 제공하고 더 나은 부분 품질을 위해 설계를 최적화 할 수 있습니다.
- 다른 게이트 유형을 테스트하십시오: 가능하면 대규모 생산 실행에 커밋하기 전에 소규모로 다른 게이트 유형을 사용해보십시오. 이를 통해 잠재적 인 문제를 식별하고 필요에 따라 조정하는 데 도움이 될 수 있습니다.
결론
하나의 색상 분사 금형에 적합한 게이트 유형을 선택하는 것은 사출 성형 공정에서 중요한 단계입니다. 부품 설계, 재료, 생산량 및 성형 프로세스를 고려하면 가장 좋은 품질 및 생산 효율성을 초래하는 게이트 유형을 선택할 수 있습니다.
한 가지 색상 사출 금형 시장에 있고 올바른 게이트 유형을 선택하는 데 도움이 필요한 경우 언제든지 저희에게 연락하십시오. 우리는 프로젝트에 가장 적합한 솔루션을 제공 할 수있는 전문 지식과 경험이 있습니다. 대화를 시작하고 어떻게 우리가 함께 일할 수 있는지 살펴 보겠습니다.
참조
- OC Bowen의 주입 성형 핸드북
- Charles A. Harper의 플라스틱 재료 및 프로세스
